Equipamento especial de controle de corte para comportas forçadas com flanges em aço inoxidável, para conservação de água, abastecimento de água e drenagem.

(I) Imagem principal do produto e descrição da foto real

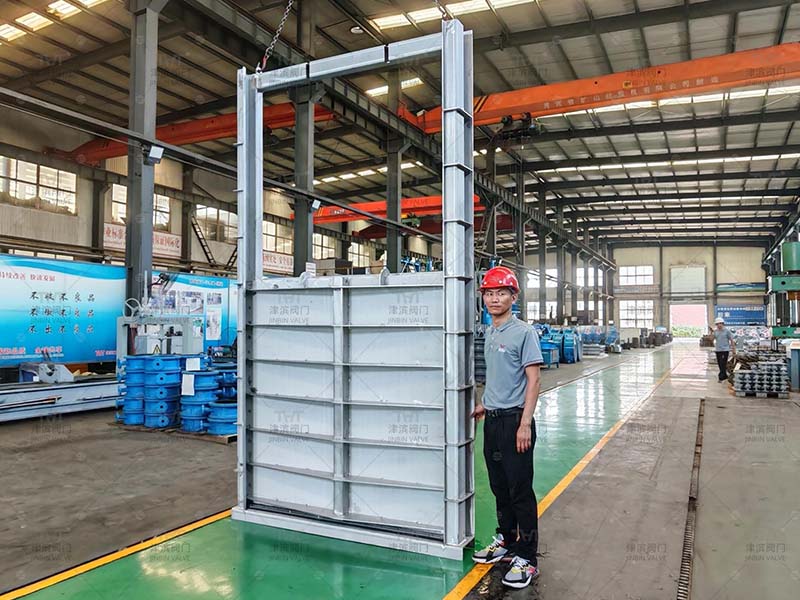

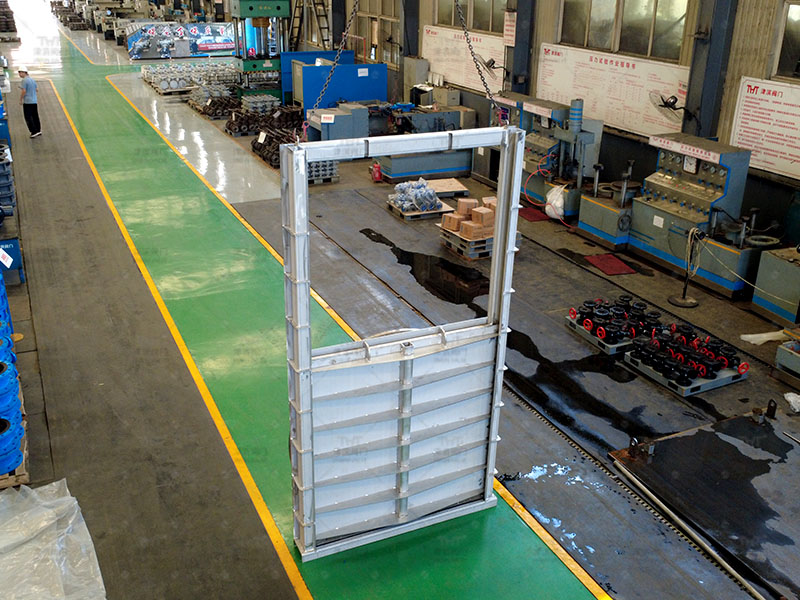

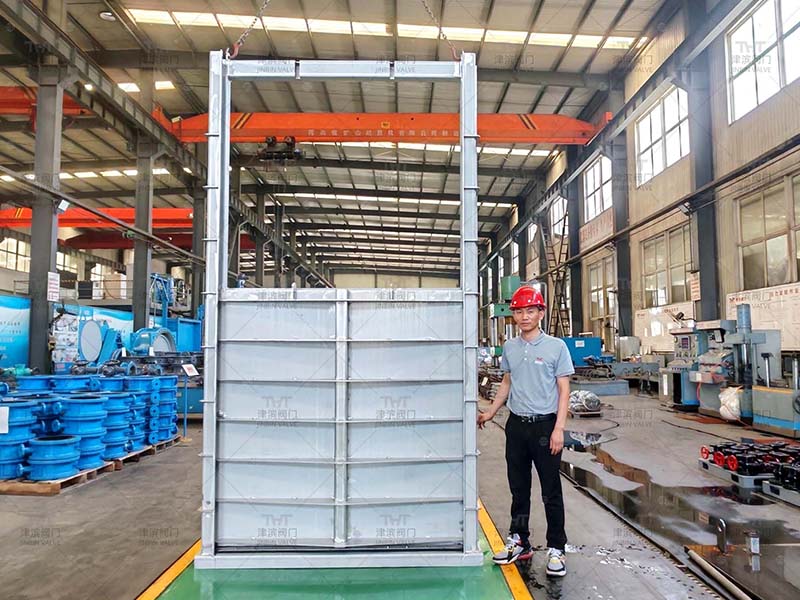

Esta imagem mostra uma comporta flangeada de aço inoxidável sendo içada, com o produto acabado, na oficina de produção padronizada da fábrica. Esta comporta flangeada adota um design de estrutura integral, possuindo como características principais alta resistência e excelente vedação, podendo atender às necessidades de interrupção e regulação de vazão em diversos projetos de conservação de água, sendo um equipamento essencial para comportas em sistemas de abastecimento de água, drenagem e tratamento de esgoto.

A comporta flangeada de aço inoxidável, também conhecida como comporta de comporta flangeada ou válvula de comporta flangeada, é um tipo de equipamento de controle de abertura e fechamento que realiza a conexão perfeita entre tubulações, canais e o corpo da comporta, graças à estrutura de conexão flangeada. É utilizada principalmente para o corte, abertura e fechamento e regulação precisa do fluxo de fluidos em diversos projetos de conservação de água, saneamento básico e proteção ambiental.

A comporta flangeada de aço inoxidável adota o aço inoxidável 304/316L, de grau alimentício/industrial, como material base principal. Diferentemente das comportas tradicionais de ferro fundido, a comporta flangeada de aço inoxidável apresenta maior resistência à corrosão, ferrugem e envelhecimento, adaptando-se a condições de trabalho complexas, como esgoto, água do mar e meios ácidos e básicos. Além disso, a estrutura de conexão flangeada reduz significativamente a dificuldade de instalação, manutenção e substituição da comporta flangeada de aço inoxidável, sendo atualmente uma das categorias de válvulas de comporta mais utilizadas em sistemas de abastecimento de água e drenagem municipais, centros de conservação de água, estações de tratamento de esgoto e projetos de tratamento de efluentes industriais.

(II) Principais vantagens do produto

1. Material de base de alta qualidade, excelente resistência às intempéries e à corrosão.

O corpo principal da tubulação forçada flangeada em aço inoxidável é totalmente processado e moldado em aço inoxidável 304/316L, conforme as normas nacionais. O material base pode ser personalizado e aprimorado de acordo com as necessidades de operação, adaptando-se a diversos ambientes, como água do mar, efluentes industriais ácidos e básicos, esgoto doméstico e água potável. O material base da tubulação forçada flangeada em aço inoxidável passou por rigorosos testes de desempenho físico e químico, apresentando resistência à tração e à deformação muito superiores aos padrões da indústria. A tubulação forçada flangeada em aço inoxidável opera de forma estável em temperaturas extremas de -30 °C a 120 °C, prolongando sua vida útil e reduzindo os custos de manutenção e substituição em fases posteriores do projeto.

2. Estrutura de junta de topo com flange, instalação e manutenção convenientes e eficientes.

A comporta flangeada de aço inoxidável adota um design de conexão de flange padronizado, e o tamanho do flange pode se adaptar a uma variedade de padrões de tubulação, como o padrão nacional, o padrão americano e o padrão europeu. A comporta flangeada de aço inoxidável permite uma conexão perfeita entre a comporta e as tubulações, canais e corpos de poços sem a necessidade de uma construção embutida complexa, o que reduz significativamente o ciclo de instalação do projeto. Ao mesmo tempo, a estrutura desmontável do flange permite que a manutenção, a substituição de selos e a manutenção de componentes da comporta flangeada de aço inoxidável não exijam a desmontagem de todo o equipamento, bastando desmontar a parte de conexão do flange para concluir a operação. Isso reduz consideravelmente a dificuldade de operação e manutenção, sendo uma das categorias de comportas com maior facilidade de operação e manutenção atualmente disponíveis.

3. Design com múltiplas vedações, controle de abertura e fechamento sem vazamentos

A tubulação forçada flangeada em aço inoxidável adota uma estrutura de vedação bidirecional com bloqueio de água, combinada com vedações de borracha EPDM personalizadas e um design de vedação dupla na superfície de aço inoxidável. Isso permite uma vedação bidirecional sem vazamentos, tanto na direção direta quanto na reversa, atendendo aos padrões da indústria para zero vazamentos. As vedações da tubulação forçada flangeada em aço inoxidável são fabricadas com materiais resistentes ao envelhecimento e ao desgaste, suportando milhões de ciclos de abertura e fechamento sem desgaste significativo. Além disso, as vedações podem ser substituídas rapidamente, sem a necessidade de processamento secundário do corpo principal da tubulação, garantindo a estabilidade da vedação a longo prazo e eliminando o risco de vazamentos de fluido.

4. Abertura e fechamento estáveis, regulação precisa do fluxo

A comporta flangeada de aço inoxidável adota um design de estrutura com trilho guia integrado. A placa da comporta e o trilho guia possuem um ajuste de folga de alta precisão, combinados com deslizadores autolubrificantes, o que permite a abertura e o fechamento estáveis, silenciosos e sem travamentos da comporta flangeada de aço inoxidável. O torque de abertura e fechamento é muito menor do que o dos equipamentos de comporta tradicionais. A comporta flangeada de aço inoxidável pode ser combinada com diversos dispositivos de acionamento de abertura e fechamento, como manuais, elétricos, hidráulicos e pneumáticos, permitindo o controle manual no local e o controle automático remoto. A regulagem precisa da vazão e do estado de abertura e fechamento da água é essencial para atender às necessidades de controle de diversos projetos de conservação de água automatizados, sendo o principal equipamento de válvulas de comporta em sistemas inteligentes de gestão de água.

5. Estrutura robusta, adaptável a condições de trabalho em diversos ambientes.

A comporta flangeada de aço inoxidável adota um design de estrutura reforçada com quadro integral. A estrutura, a placa de entrada e o trilho guia são reforçados com nervuras, capazes de suportar impactos de alta pressão da água sem risco de deformação ou fissuras. A comporta flangeada de aço inoxidável pode ser personalizada com formatos quadrados, redondos, retangulares e outras especificações e tamanhos, de acordo com as necessidades do projeto. A pressão da água, o método de instalação e o método de acionamento podem ser personalizados conforme a demanda. A comporta flangeada de aço inoxidável adapta-se a diversos cenários de instalação, como instalação em canais, tubulações, paredes e poços, atendendo plenamente às necessidades de diversos projetos de conservação de água, saneamento básico e proteção ambiental.

(III) Detalhes da estrutura do produto e descrição da cena real

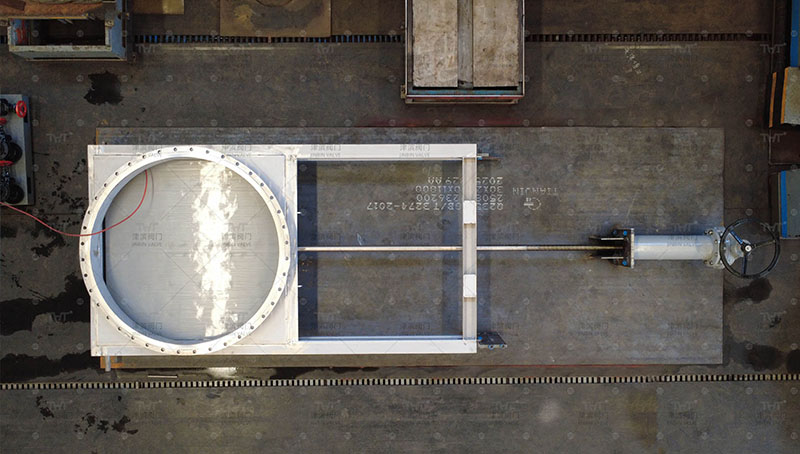

Esta imagem mostra a estrutura de vedação, a estrutura do trilho guia e a conexão do flange da comporta flangeada de aço inoxidável. É possível observar claramente que o flange da comporta é estampado e moldado integralmente a partir de uma chapa de aço inoxidável espessa, e os furos para os parafusos são distribuídos de forma padronizada para garantir a vedação e a firmeza da instalação. O trilho guia da comporta flangeada de aço inoxidável adota um processo de conformação por curvatura integral, sendo totalmente soldado e fixado à estrutura sem juntas, garantindo assim a orientação precisa da abertura e fechamento da comporta e eliminando problemas de travamento.

Esta conduta forçada com flange adota o método de instalação com flange de parede, junta de topo sem costura com a flange embutida do canal, combinada com um dispositivo elétrico de abertura e fechamento, que permite o controle automático remoto, completando de forma estável as funções principais de interrupção do esgoto e regulação do fluxo, e sem vazamentos ou obstruções em operação de longo prazo, o que comprova plenamente o desempenho estável da conduta forçada com flange de aço inoxidável em condições de trabalho complexas.

(IV) Cenários de Aplicação Essenciais

A conduta forçada flangeada em aço inoxidável, como equipamento central de controle de abertura e fechamento de fluidos, é amplamente utilizada nos seguintes cenários de engenharia:

1. Engenharia de Água Municipal: Controle de abertura e fechamento de tubulações em redes de abastecimento de água e drenagem urbanas e rurais, estações de tratamento de água, estações de bombeamento de água pluvial e redes de esgoto, sendo o principal equipamento de comportas forçadas no sistema de água municipal;

2. Engenharia de Tratamento para Proteção Ambiental: Controle de vazão e interrupção de fluxo em estações de tratamento de esgoto urbano, estações de tratamento de efluentes industriais e projetos de tratamento de lixiviados de aterros sanitários, adaptando-se a diversos meios de esgoto corrosivos, sendo o equipamento de válvula de conduto forçado preferido em projetos de proteção ambiental;

3. Engenharia de Centros de Conservação de Água: Controle do nível da água, regulação do fluxo, interrupção e controle de inundações em reservatórios, rios, canais de irrigação e centros de conservação de água, capazes de suportar o impacto da alta pressão da água e de se adaptar a diversas condições de trabalho externas em sistemas de conservação de água;

4. Engenharia de Produção Industrial: Sistemas de tratamento de água de produção e efluentes para as indústrias química, farmacêutica, alimentícia, de energia elétrica e outras, adaptáveis ​​a condições industriais específicas, como meios ácido-base e altas temperaturas. Condutos forçados flangeados em aço inoxidável, personalizados para atender plenamente às necessidades especiais de diversos cenários industriais.

(V) Especificações de Instalação e Manutenção

Antes da instalação de uma conduta forçada flangeada em aço inoxidável, é necessário verificar se as dimensões, o padrão do flange e os parâmetros de pressão da coluna d'água estão de acordo com os requisitos do projeto, e verificar se o corpo principal, as vedações, os fixadores e outros acessórios da conduta forçada flangeada em aço inoxidável estão completos e sem danos.

Durante a instalação de uma conduta forçada flangeada em aço inoxidável, é necessário garantir que a superfície de junção dos flanges esteja plana e limpa, que a junta de vedação esteja posicionada corretamente e que os parafusos estejam apertados de forma uniforme e simétrica para evitar problemas de vedação causados ​​pelo desalinhamento da superfície de junção dos flanges. O trilho guia da conduta forçada flangeada em aço inoxidável deve ser instalado verticalmente, e o desvio de verticalidade deve ser controlado dentro da faixa padrão da indústria para evitar travamentos durante a abertura e o fechamento causados ​​pela inclinação do trilho guia.

Durante a manutenção diária de condutos forçados flangeados de aço inoxidável, é necessário verificar regularmente a superfície de vedação quanto a desgaste e corrosão, bem como as vedações quanto a envelhecimento e fissuras, substituindo os acessórios de vedação danificados em tempo hábil. É necessário lubrificar regularmente o trilho guia e os parafusos de abertura e fechamento dos condutos forçados flangeados de aço inoxidável para garantir a abertura e o fechamento estáveis. Verifique regularmente se os parafusos na conexão flangeada dos condutos forçados de aço inoxidável estão soltos e aperte-os em tempo hábil para garantir o funcionamento estável e a longo prazo dos condutos forçados flangeados.

(VI) Garantia de Qualidade e Serviços Personalizados

Cada conduto forçado flangeado em aço inoxidável produzido por nossa empresa passou por rigorosas inspeções de matéria-prima, do processo produtivo, de vedação sob pressão da água e de desempenho de abertura e fechamento do produto acabado. Todos os dados dos testes são arquivados para garantir que cada conduto forçado flangeado em aço inoxidável entregue pela fábrica atenda aos requisitos das normas nacionais e da indústria.

Nossa empresa oferece serviços personalizados para toda a linha de comportas flangeadas em aço inoxidável. Podemos personalizar comportas flangeadas, comportas de comporta e válvulas de comporta com especificações exclusivas, de acordo com as condições de trabalho, parâmetros do fluido, dimensões de instalação e modo de controle do projeto. Além disso, fornecemos suporte técnico completo, orientação de instalação e serviços de operação e manutenção pós-venda para atender plenamente às necessidades de uso do projeto de nossos clientes.
